項目概述:

　　華北工控公司作為國內工控機（IPC）的品牌，針對POS行業產品的性能需求，為POS行業專門量身定作了嵌入式CPU卡POS-6921，此板集成的功能相當完善，穩定性高，受到了眾多POS設備生產廠商的親睞。

　　上海某大型連鎖超市集團，為加強旗下超市的管理，加強內部控制，提高整體工作效率，節約人工成本，迅速獲取正確的決策信息，以期達到加快資金周轉、提升企業競爭的核心能力，全面對原進口POS設備進行統一升級，建立完善的信息管理系統。

　　上海某POS設備系統集成商提供全套設備解決方案，獲得首肯，承建此項目。采用POS-6921CPU作為收款機的核心。 系統拓撲圖:

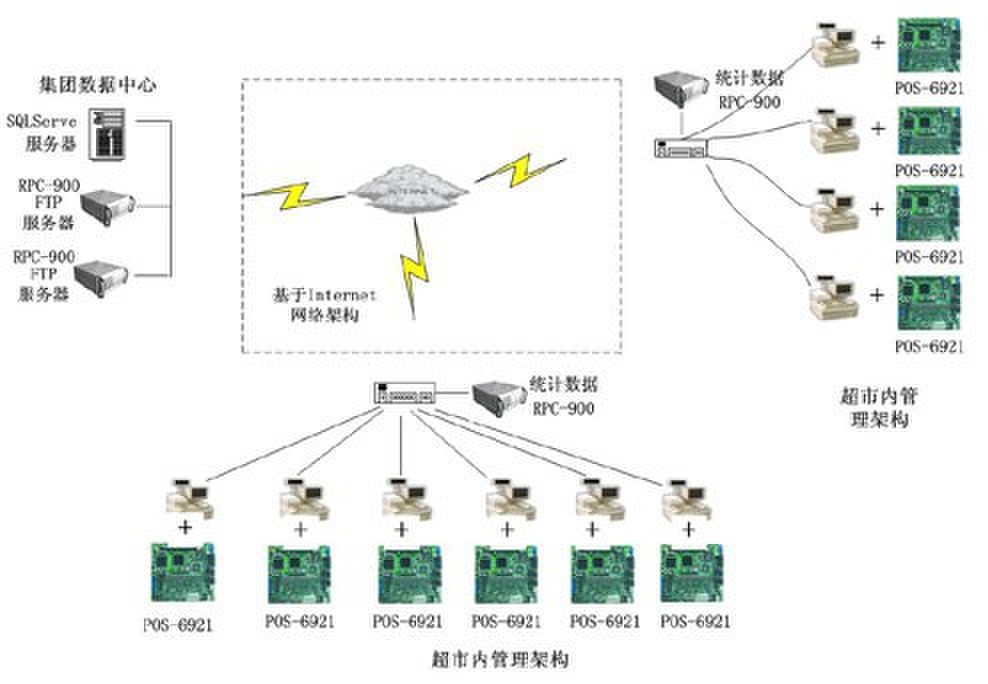

（一）系統結構：

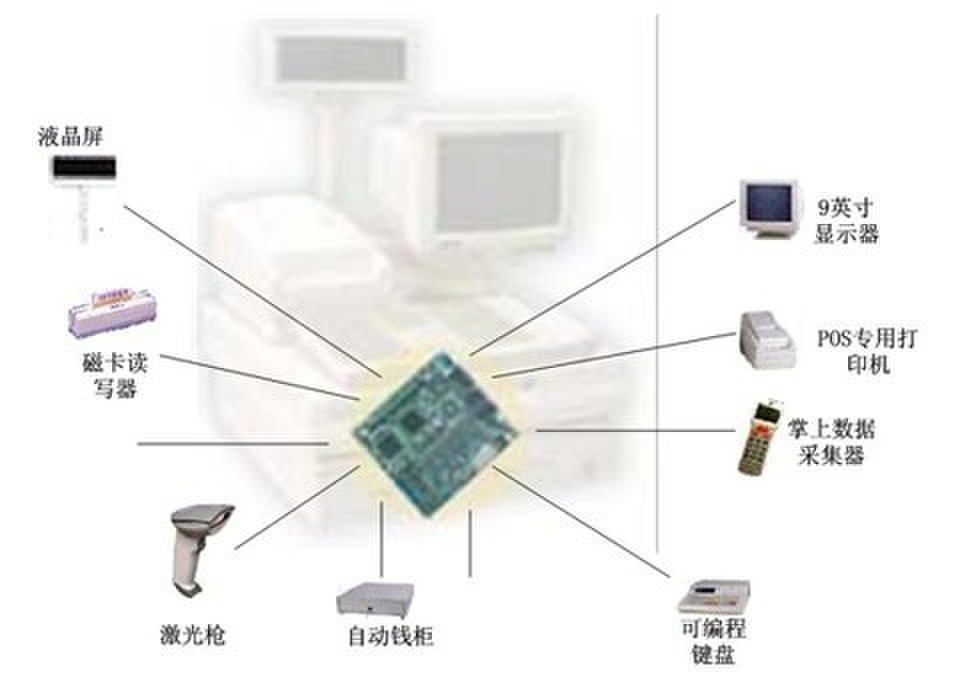

（二）POS-6921支持設備圖：

POS-6921硬件配置：

1. CPU：
　　板載Embedded VIA low power Eden processor &C3 CPU，支持66/100/133MHZ的系統前端總線
　　速率為400MHz，667MHz或800MHz（可選）
2. VGA/LCD：
　　VGA 相當于SAVAGE3的性能
　　LCD支持18/24/36BIT的TFT的顯示屏
　　支持8/16/24BIT的DSTN的顯示屏
3. 系統內存：
　　板載一個168pin SDR DIMM，高可達512Mbytes
　　支持100MHz/133MHz傳輸
　　板載內存貼片（可選）
4. 存儲設備：
　　2個Enhanced IDE interface connector，其中1個為44PIN接口，支持2.5英吋的硬盤
　　支持2個IDE設備，速度可達100 MB/sec
　　支持市場上所有容量的TYPE I/Ⅱ類型CF（Compact Flash）卡（可選）
5． LAN：
　　集成10/100M自適應以太網網卡
6． I/O設備：
　　Floppy： 1個軟驅接口(360 KB/ 1.2 MB/720 KB/1.44 MB/2.88 MB)
　　USB： 提供2個USB1.1規范的接口
　　PISA槽： 標準PCI和ISA接口
　　KB & Mouse ： 兩個PS2接口，提供2個1X5,1X6 pin插頭
　　Power supply：AT電源（+5V，+12V）
　　Watch dog: 具有復位和IRQ11中斷可選擇的兩種實現方式
　　系統可實現32層的看門狗計時

應用前景:

　　POS（Point OF Sells，電子收款機系統）在專賣店、超市、百貨商店的廣泛應用，使整個POS行業呈現出良好的發展狀況，產品功能不夠完善，但國內產品的市場占有率不 高，急待解決。華北工控（華北工控機）推出的POS專用主板，為POS設備的國產化提供更為完善的解決方案，必將為國內POS設備廠商提高國內市場占有率，完善產品性 能，起到推動作用。
