系統概述

隨著計算機硬件技術、軟件開發能力和網絡(luò )安全技術進一步增強，網絡(luò )的帶寬和規模不斷擴大，網絡(luò )已經無處不 在。金融業務呈現出高度電子化和網絡(luò )化的趨勢，據相關部門數據顯示：當前我國銀行卡發行數量已經達到18億張，ATM終端市場近年來在我國迅猛發展。 ATM終端系統的普及將為用戶提供了24小時不間斷的服務。華北工控的工業計算機產品（華北工控機）成為了ATM系統集成商的。華北工控一款嵌入式方案MITX- 6854的系統配置在同行中獨占優勢，經過嚴格測試，被深圳某ATM系統集成商采納并作為ATM系統的主控計算機。 　

系統要求

ATM系統必須滿足散熱性能好，穩定性高等要求，適應在高溫、潮濕等惡劣環境下保持24小時不間斷的運行。 工作過程中能保持準確的處理賬務，能對不良情況作出快速響應。具備好的擴展性，能與各種外設監控系統相連，保持系統正常運行。另外系統具備好的兼容性，有 利于系統支持各種操作系統，輕松實現系統的軟硬件結合。

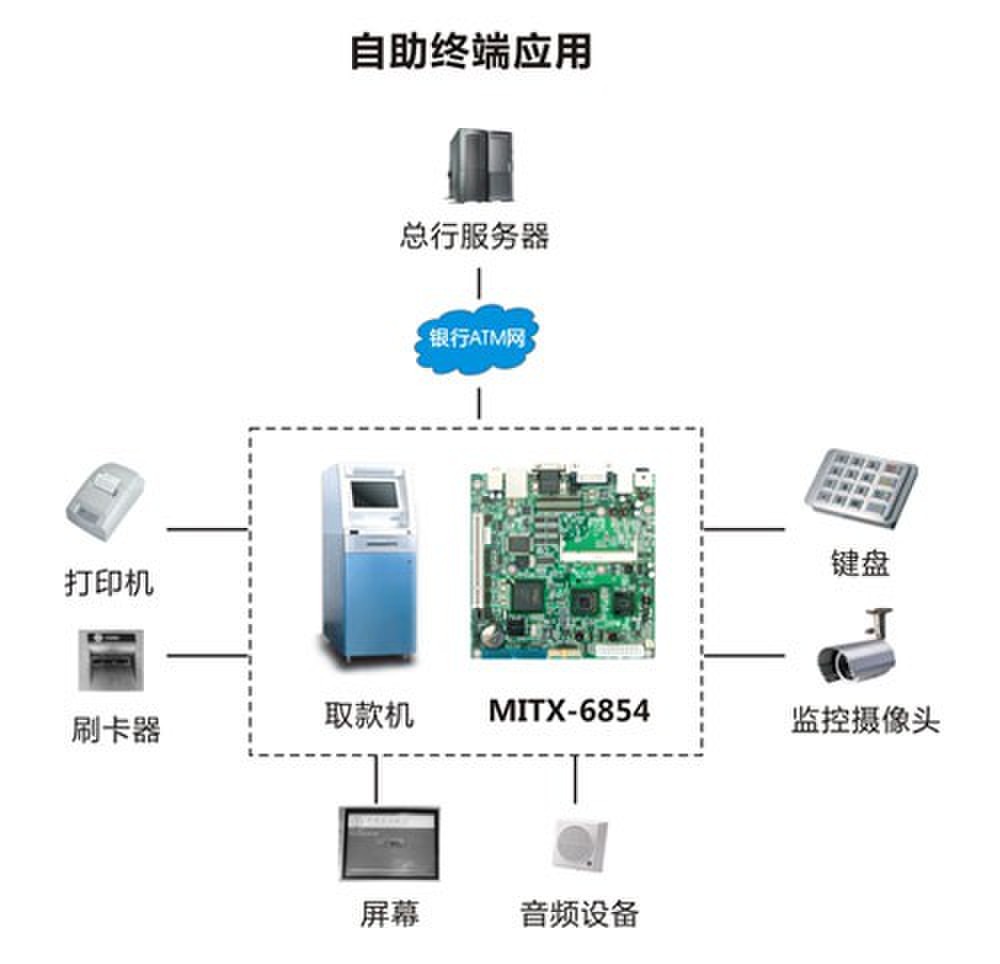

系統框圖

系統優勢

華北工控的嵌入式工業主板MITX-6854，基本英特爾Atom處理器技術，功耗低，采用無風扇設計，滿 足了ATM設備終端系統散熱的要求，提高了系統在惡劣環境下保持24小時不間斷的穩定運行。先進的CPU技術注定了系統具有優良的處理能力，適應銀行 ATM終端系統的高負荷正常運轉。MITX-6854集成了CF卡插槽、千兆網口、8個USB、10個COM口，為系統的擴展、升級提供了廣闊的空間，能 夠輕松連接各種外設監控系統，有利于監控交易時的現場情況，防止在A(yíng)TM機前的非法破壞行為。同時使得系統的兼容性進一步提高，有效降低了系統的成本。另 外還可支持網絡(luò )寬帶連接，可實時將數據網絡(luò )上傳，更及時有效的對ATM終端設備進行統計、管理，大地提高銀行中心的工作效率。

華北工控Mini-ITX主板MITX-6854的特性

◆ 板載Intel Atom N270處理器,1.6GHz主頻, 533MHz總線,512KB二級緩存
◆ Intel 945GSE+ICH7M
◆ 1條200Pin DDRII SO-DIMM插槽,支持DDRII 400/533 MHz,容量大可達2G
◆ 北橋集成GMA 950,支持VGA/LVDS/DVI
◆ 支持7.1 聲道高清音頻, 提供Line out和 MIC IN接口
◆ 1個10/100/1000 base-T PCI-E以太網
◆ 32-bit/33MHz PCI slot, Mini-PCIE,10COM, 8USB, 2SATA, IDE, CompactFlash, IrDA

系統評價

以華北工控嵌入式工業主板MITX-6854為核心組成的ATM系統，實現了系統的智能化和安全管理的要 求。華北工控提供的嵌入式方案具有良好的性能和兼容性，滿足了客戶系統要求的可靠性高、易用性、擴展性強等特點。促力系統集成商方便、快捷的組建自己的應 用系統，如今該方案已被大量采用。
