系統概述

      目前城市軌道交通發展已呈現多樣化發展趨勢，地鐵建設在國內各大城市陸續興起，自動售檢票系統的出現，方便了乘客的購票出行，提高了地鐵工作人員的工作效率。自動售檢票系統簡稱為AFC（Automatic Fare Collection）系統，是使用智能IC卡作為支付工具，用于取代紙質車票或門票，實現電子自動收費的信息化系統，具有自動售票、自動檢票、自動補 票、自動清結算等功能。華北工控（華北工控機）研發適用于軌道交通行業的專用機已經用到了北京、廣州、武廣快線等地鐵系統，提供了眾多令客戶滿意的高可靠專用計算機系列產品。

       系統組成

      AFC系統主要由中央計算機系統、車站計算機系統、AFC現場設備、車票和其他輔助配套設備及相關接口等組成，是由計算機集中控制，實現聯網售票、檢票、 計費、收費、統計、清分、管理等全過程的系統運作。從而實現自動購票、自動檢票、自動充值和自動查詢等功能。

       系統優勢

      此案例中采用了華北工控無風扇的嵌入式專業計算機系統AFC-6572，該系統采用機身散熱，全密閉、無風扇結構、功能一體化板載堅固設計，基于 Intel 945GSE+ICH7M高速芯片組, 表貼內存, 板載CPU, 功耗低于2.5W，獨具考究的外觀設計加上優質的內部結構，可保障系統長時間可靠穩定運行。另外，AFC-6572標配了16個串口，6個USB2.0, 雙千兆網口, 48路DI\O,豐富的接口便于連接周邊檢票機、查詢機等外部設備；同時，AFC-6572支持獨立雙顯，滿足了半自動售票機、補票機的顯示需求；該系統 還支持PCI、Mini-PCIE擴展，增強了系統的擴展性，保障了數據的安全性。除這些優勢之外，AFC-6572可滿足在-25℃~+75℃環境溫度 下長時間穩定運行。

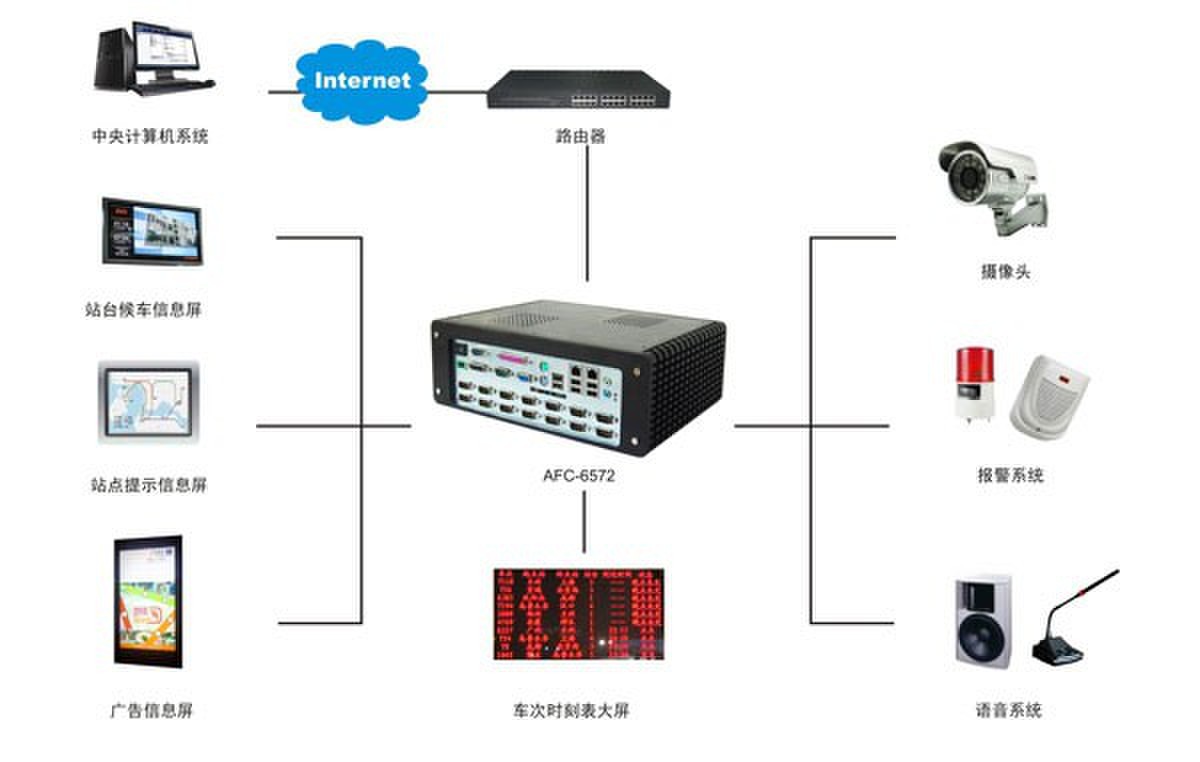

       系統框圖

      系統滿足

      華北工控的專用計算機產品滿足了EMC測試標準如下：
      TB/T 3058-2002  鐵路應用機車車輛設備沖擊和振動試驗
      TB/T 3021-2001  鐵道機車車輛電子裝置
      TB/T 3034-2002  機車車輛電氣設備電磁兼容性試驗及其限值

       系統評價

      華北工控高性?xún)r(jià)比、安全穩定性高的嵌入式專用計算機產品已經在售票系統、檢票系統、閘機等AFC系統中有成功案例。北京地鐵、廣州地鐵、京津高鐵，溫福線、甬臺溫、鄭西線、武廣快線都覆蓋了華北工控的產品。
