項目概述：

隨著醫療器械的高度發展以及經濟的快速發展、科技的進步，人民物質生活不斷改善，對醫療保健的需求也大大提高，無損傷的檢查的設備成為醫療行業的設備，而無損傷、高靈敏度、應用面廣、低成本和操作方便等正是超聲影像設備具有的獨特優勢。尤其是高速度、大容量和智能化工業計算機技術的發展，B超診斷儀在各級醫院中得到了廣泛的應用。

隨著計算機信息技術的迅速發展和臨床診斷與治療的需要，對B超圖像的質量要求越來越高。作為工業計算機廠商，華北工控一直深耕醫療電子領域，發揮其工業計算機硬件技術的優勢，將體積小、串口豐富、功耗低、寬溫、高穩定性的嵌入式工業主板廣泛應用于國內外醫療電子產業，有效提升了B超系統的整體性能及競爭優勢。

工作原理：

B型超聲診斷儀利用脈沖回波成像技術，主要由主控電路、發射電路、接受電路（高頻信號放大器、視頻信號放大器）、掃描發生器、圖像顯示器（電子槍、偏轉系統、熒光屏）和換能器組成。

主控電路又稱同步觸發信號發生器，它周期地產生同步觸發脈沖信號，分別觸發發射電路和掃描發生器中的時基掃描電路。

發射電路在受同步信號觸發時，產生高頻電脈沖激勵換能器。

接收電路接收由人體受檢組織反射的超聲信息，有以下幾個主要過程：①對高頻超聲信號放大和對數壓縮；②對高頻超聲信號檢波，轉變?yōu)橐曨l信號；③對視頻信號進行放大；④把放大了的視頻信號顯示在顯示器上。

換能器將回波信號轉換成高頻電信號后，被檢波器檢出的視頻包絡(luò )信號要經過視頻信號放大器放大和處理，然后加到顯示器的柵進行亮度調制。

掃描發生器產生掃描電壓，使電子束按一定的規律掃描，在顯示器上顯示出切面圖像。

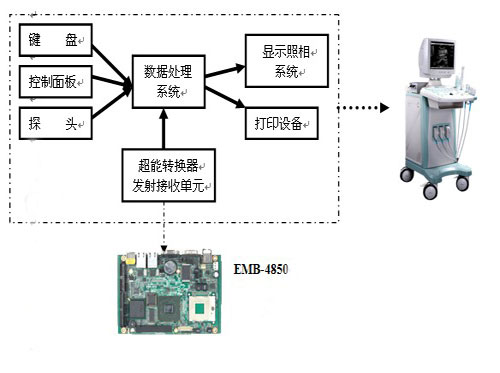

網絡(luò )拓撲：

解決方案：

伴隨醫療器械的不斷完善，對數據采集、分析、存儲以及顯示都提出了更高的要求。華北工控嵌入式主板憑借體積小巧、性能強大、低功耗、多串口等優勢受到國內外眾多醫療設備供應商的青睞，并在眾多項目應用中深受好評。針對醫療器械的性能要求，華北工控的系列產品均具備強大的計算能力以及更穩定的可靠性能，低功耗、無污染達到更好的環保要求。

EPIC規格主EMB-4850的特性：

◆支持Intel Core 2 Duo處理器
◆采用Intel 945GM+ICH7M芯片組的
◆2條200PIN 雙通道 DDRII SO－DIMM 插槽，支持DDRII 533/667MHz，大達2G
◆Intel 945GM 集成顯示控制器，支持VGA、LVDS、TV-OUT輸出，支持獨立雙顯
◆Realtek ALC8887.1聲道高保真音效
◆2個Realtek 8111B 千兆PCIE_1X網絡(luò )控制器
◆2COM/4USB/2SATAⅡ/2LAN/PC104+

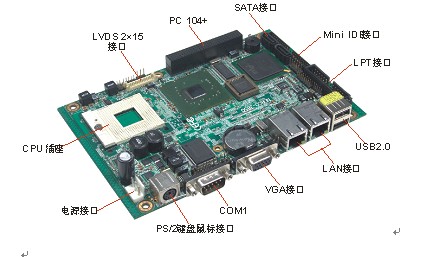

EMB-4850接口圖

優勢：

1、 高可靠性：采用英特爾Core 2 Duo處理器，有效增強數據處理能力，加之華北工控嚴謹的工作作風，嚴把產品質量關，經過嚴格的測試，產品可以在惡劣的環境下長時間穩定運行。

2、 接口豐富：2COM/4USB/2SATAⅡ/2LAN/PC104+，方便擴展，全面滿足系統各種應用要求。

3、 功耗低：獨特的散熱設計，沒有噪音，有效減少發熱帶來的系統故障。

4、 顯示：北橋集成顯示控制器，VGA+LVDS、TV-OUT +LVDS可實現獨立雙顯

應用效果：

華北工控的系列產品（華北工控機），有效針對醫療產業的特殊需求，具備體積小、高可靠性、低功耗、多串口等特點，一經上市便在業內引起了強烈的反響，并在隨后的實際項目應用中取得了驕人的業績，有效推動醫療器械向智能化、專業化、小型化、環保型發展。憑借自身的性能優勢，華北工控的系列產品同時也在核磁共震、監護儀、血液分析儀、肛腸治療儀、紅外乳腺治療儀、宮腔陰道成像儀、多參數臨護儀、移動式醫療診斷電腦系統（護理車上）、電腦手術刀中顯示出突出的優勢。
