一、項目背景:

健康是所有人群都密切關注的話題，隨著我國經濟的快速發展，生活水平的不斷提高，各種醫療保障體系逐漸完善，監護儀使用日趨廣泛。監護儀是指通過24小時對各種生理參數的監測及分析,在病人的生理機能參數超出某一數值時發出警報,提醒醫護人員或病人家屬進行搶救的一種監護系統,是醫護人員進行診斷、治療及搶救的重要設備。

隨著國內醫療水平的提高，很多醫療機構對儀器的技術要求不斷提升，追求設備的綜合化、專業化、智能化以及信息化，傳統醫療器械的更新?lián)Q代逐步開始，醫療器械及基礎設施需求劇增，為監護儀等智能設備提供了廣闊的市場空間。

二、系統介紹:

醫用監護儀逐漸成為醫院普通的電子儀器之一，在CCU、ICU病房和手術室、搶救室等場合廣泛使用。從初的心電監護發展到目前血壓、呼吸、脈搏、體溫、血氧飽和度、心輸出向量、pH值等多種生理參數的測量，監護儀綜合化、智能化、交互性逐漸增強，可以實現疾病的自動分析與診斷，支持報警功能，為更全面、更準確的掌握患者病情，提高醫療服務質量提供了更可靠的保障。

三、應用需求：

除了使用體積更小且滿足支持液晶顯示器的CPU卡，救護車的顛簸、強大的處理能力、低功耗、無污染等是面向醫療行業的電子儀器必須考慮的問題。

1、 接口豐富

醫用監護儀需要連接很多外接設備，例如：數據采集模塊、顯示終端、打印設備以及網絡(luò )通訊等，如果沒有足夠的接口支持根本無法實現智能化的工作。

2、 體積小巧

一方面是為了營造一個良好的醫療環境，另外，質量輕，體積小的設備方可便攜移動、車載使用，提高設備使用率。

3、 性能穩定

監護儀可實時、連續、長時間地監測病人的重要生命特征參數，具有很重要的臨床使用參考價值，為監護病人和搶救病人提供手臨床信息資料和多樣的生命特征參數，一個細微的故障影響的便是一個病人的生命。

4、 電源

因為救護車是12V直流電，而病房室內卻通常只有220V交流電，在戶外和醫院走廊推行的過程中需要使用蓄電池，所以監護儀的電源設計兼顧交直流和電池的低功耗考慮。

四、解決方案

華北工控（華北工控機）PCMB-6688采用AMD LX700(可選LX800）+ CS5536芯片組，超低功耗設計，提供超強性能。它具有強大的集成能力，在一個 96mm×90mm的板卡內集成了2個串行接口、1個并行接口、1個mini IDE接口、1個10/100M自適應以太網絡(luò )接口、4個USB2.0接口，1個供擴展的PC/104+接口，集成的監護儀檢測參數多，設計緊湊，體積小巧，既可用于病房，也可用于室外，可以定時、連續、長時間地檢測病人的重要生命特征參數。

優勢：

1、 體積小

96mm×90mm標準規格設計，結構緊湊，小巧靈活，克服大多數工業板卡體積大的缺陷，在監護儀這樣狹小的空間內同樣游刃有余，便于安裝，穩定耐用。

2、 節能表現

采用AMD LX700(可選LX800） + CS5536芯片組，CPU頻率為433MHz/500MHz，獨特的低功耗、無風扇設計，整板功耗僅為6W，在提升處理能力和功耗方面有出色的表現，對于對性能和功耗有苛刻要求的醫療應用是一個絕對的理想選擇。

3、 強擴展能力

PCMB-6688具備強大的擴展能力，在一個 96mm×90mm的板卡內集成了2個串行接口、1個并行接口、1個mini IDE接口、4個USB2.0接口能夠方便的與客戶的應用整合，1個10/100M自適應以太網絡(luò )接口提供杰出的網絡(luò )性能，1個供擴展的PC/104+接口，適應未來發展要求。

產品特性：

PCMB-6688—— PC/104+規格主板

◆支持超低功耗的AMD LX700/LX800處理器，低功耗不到1W
◆AMD LX700(LX800)+CS5536芯片組
◆1條DDR 333/400MHZ SO-DIMM插槽,大支持1GB
◆AMD LX700(LX800)內建圖形控制器，支持VGA/LVDS/TFT輸出
◆AC"97 CODEC， 可提供2通道（L+R）Speak out，MIC-IN接口

四、系統框架

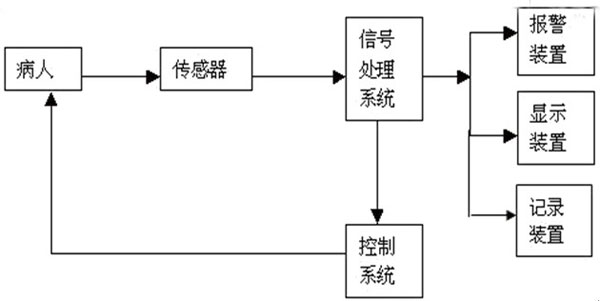

監護儀主要由4個部分組成：信號參數、模擬處理、數字處理、信息輸出。根據臨床需要選擇不同的監護項目，監護儀便可通過相應的檢測模塊采集人體參數，再經過放大、濾波、轉化，然后將檢測信號進行運算、分析和存儲，在結果輸出顯示的同時，系統還要協調各部分的工作，如分析報告、打印、報警等。

五、系統評價：

華北工控嵌入式板卡PCMB-6688作為多參數監護儀的中央處理系統，自身體積小巧、功能強大、功耗低、以及穩定性強的優勢受到多家醫療設備生產廠商的青睞，在多個廠家的監護儀中得到廣泛應用。
