背景

計算機技術的發展帶來了數控機床技術的突飛猛進，逐步形成了智能化、高可靠、高精度的新型數控機床。較之傳統的數控系統，它更適應聯網、開放性、高精度、高速度等數控技術發展的要求，是精密機械與計算機技術完美融合的杰作。數控機床真正實現了加工自動化，大大減少由于操作人員的水平差異造成的產品質量瑕疵，數控機床廣泛應用已成為現代機械工業發展的必然。

基于工業計算機所具有的性能穩定、操作簡易、維護方便、低成本等優勢，越來越多的數控生產廠家采用它來作為數控機床的前端機。工業計算機將傳統數控機床中的輸入輸出裝置與控制中心的功能融為一體，輕松解決了人機界面、編程、聯網通信等難題。

系統概述：

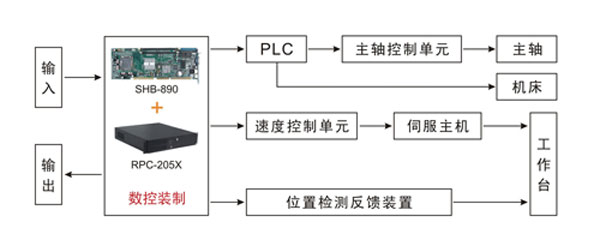

數控機床主要由輸入、輸出裝置、數控裝置、PLC、伺服系統、檢測反饋裝置和機床主機組成。集成華北工控嵌入式工業計算機的數控機床操作更加簡單，加工對象改變之后只需要通過人機界面直接手動輸入指令，指令經過控制系統處理后，形成各種控制信息，并被發送給伺服系統，以指揮機床進行各種操作。數控機床主要由輸入、輸出裝置、數控裝置、PLC、伺服系統、檢測反饋裝置和機床主機組成。集成華北工控嵌入式工業計算機的數控機床操作更加簡單，加工對象改變之后只需要通過人機界面直接手動輸入指令，指令經過控制系統處理后，形成各種控制信息，并被發送給伺服系統，以指揮機床進行各種操作。

系統要求：

可靠性

數控機床的穩定可靠性能是衡量產品的一個重要指標，可靠性差會(huì )造成不可估量的停產損失和維修費用。通常用平均無故障時間MTBF來表示數控機床的可靠性，具體是指產品從一次故障到下一次故障的平均時間。按照每天三班連續24小時工作制的工廠計算，如果無故障要求在99%以上，那么，數控機床的MTBF必須大于4500小時。MTBF計算中要考慮的是每個元器件的失效率，其中數控裝置作為其核心部分MTBF時間更要大幅高于該數字，但是如此苛刻的要求是一般的PC機所無法滿足的，因此高可靠性的NORCO系列工業計算機便成為眾多數控機床廠家的。

智能化

控制技術的發展是智能化的數控機床能夠實現的重要條件，它大大減少了機床的管理工作，并實現更大的功效和穩定的加工精確度�，F代化的數控機床編程、操作更加簡易，根據加工對象的變化，經過簡單的工作參數調節便可達到佳的工作狀態。同時，還可對自身及外界設備自診斷，實現故障報警，方便系統的維修。

操作簡易

數控機床的操作人員水平參差不齊，簡單、快捷的操作界面有利于操作人員自如地控制機器設備，直接提高工作效率和操作舒適性。因為良好的人機界面操作簡單、有效,且具有引導功能,使用戶感覺愉快、增強興趣,從而提高使用效率，所以當前大多數控機床都采用融和輸入輸出、控制功能為一身的工業電腦，以助于操作人員的操作并減少出錯率。

嵌入式計算機硬件平臺解決方案：

•2U、19英寸全鋼結構超薄工業機箱RPC-205
•10.4’TFT彩色液晶顯示器
•配置華北工控SHB-890嵌入式主板
•外接鍵盤

華北工控SHB-890嵌入式主板主要指標：

LGA 775 酷睿2級 PICMG1.0 全長CPU卡

◆ 支持LGA775 Intel Core 2 Duo / Pentium-4/Pentium-D/Celeron-D處理器
◆ Intel 945G + ICH7R芯片組
◆ 2條240 Pin DDRⅡ DIMM插槽，支持雙通道，DDRⅡ400/533/667，大可達2GB
◆ Intel 945GM 集成GMA 950圖形加速器
◆ Realtek ALC655，5.1聲道音頻
◆ RTL8111B控制器，1個10/100/1000Mbps RJ45接口
◆ LAN/IDE/4SATA/FDD/4USB/LPT/2COM

RPC-205主要指標：

RPC-205 工業機箱

◆ 2U、19英寸可上架，歐美風格，符合EIARS-310C 標準
◆ 2個3.5’，1個5.25’’’驅動器位
◆ 可選用工業CPU卡
◆ 前面板提供復位按鈕及電源開關
◆ 2個USB接口
◆ 前面板提供電源以及硬盤指示燈

華北工控NORCO系列工控機對數控機床行業的創(chuàng )新意義：

高可靠性

華北工控NORCO系列工業計算機（華北工控機）性能穩定，經過嚴格測試，MTBF高達5000-8000小時，可滿足長期無人值守環境下的運行。此外，NORCO系列產品擁有自動復位功能，有故障發生時能夠自動進行相應的保護。

完善的售后服務

華北工控經過多年的努力已形成全國性的銷售服務網絡(luò )，不僅可以針對客戶需求給與建設性的方案建議，而且所有人員均擁有豐富的理論知識和現場經驗，具備良好的綜合素質和排除故障能力，可以為客戶提供簡單的現場指導和設備維護。

開放性

為了適應數控進線、聯網的發展要求，開放性的結構體系成為發展趨勢。華北工控NORCO系列工業計算機串口多，I/O接口豐富，擴展容易，支持遠程通訊、遠程診斷。

小結

華北工控NORCO系列嵌入式主板、工業機箱具備性能穩定、集成度高、成本低等優勢，可與多種伺服驅動單元配套使用，為數控機床提供穩定可靠的控制平臺。該系統已經在山東、沈陽、深圳等廣泛的市場內應用，穩定的性能、完善的品質、良好的人機界面、及時的售后服務得到了客戶的一致好評。系統良好的開放性保證了系統后續的改進與升級。
