系統概述

     為了保障亞運會(huì )期間的交通安全、暢通、有序，智能交通管理指揮系統分羅密布，超過600個電子警察拍攝點，電子警察系統能準確識別牌照號，在短時間內可 分清路過車輛是否違反單雙號限行規定，對路面的交通違法行為進行拍攝取證，并作出處罰，對路口、路段或者特定場所如收費站、交通或治安檢查點、停車場等進 行全天候交通監控與管理，減少違章和交通事故，保障交通安全有序運行，推動亞運賽事順利進行。

     系統原理

     電子警察通過檢測埋設在停車線附件的線圈的磁通量的變化，再根據該車道的其他參數(如在紅燈信號期間、逆行)，產生觸發信號，對違規車輛進行拍照，通過數 據采集卡將照片即時處理，經過前端工控機通過網絡(luò )將數據傳輸到監控中心，并將路口相關參數自動的添加到違章數據庫中。在指揮中心，工作人員將違章數據與車輛管理數據庫車輛信息相結合，進行違章處理等相關工作。

     系統要求

      1、功耗低，穩定性強

      采用嵌入式設計，系統功耗低，穩定性強，功能強大，安裝、維護便捷。

      2、高清車輛圖片抓拍

      根據實際監控路況，對過往車輛進行車速違章的取證管理與稽查，高分辨率抓拍圖片，清晰反映過往車輛24小時、不間斷實時信息，進行連續全天候實時記錄。

      3、檢測功能

      系統可全天候自動監控、檢測被監測車道內的運行車輛，無需專人值守。

      4、傳輸與存儲

      系統兼容性好，支持本地存儲及網絡(luò )傳輸。系統可將違章抓拍圖片存儲在本地，也可通過通信網絡(luò )實時上傳，實現對系統前端的控制、管理及遠程維護。而且兼容WINDOWS操作系統與打印機連接。

      5、抗惡劣環境

       抗塵、抗震、抗高溫高濕能力強，保障系統在惡劣環境下穩定安全運行

      華北工控（華北工控機）電子警察主機優勢：

      系統采用全密封結構與有風扇設計的，如果散熱的風扇發生故障，主機中的熱量就不能及時導出，直接損壞主機；同時由于風扇長時間不停地運行，運行過程中會(huì )容 易把潮濕的水氣和粉塵帶進到主機內，從而影響到主機的穩定性。華北工控冰翅系列的電子警察主機在整機方案中是使用無風扇設計方案，主機運行中無噪音，為電 子警察方案提供了穩定可靠的主機。同時，該主機將在戶外環境要面臨的潮濕、多粉塵等惡劣問題絕緣于機箱外，保持主機的正常運行。在無人值守的狀態下仍能保 障長時間不間斷穩定工作。

      華北工控電子警察主機基于Intel 945GSE+ ICH7M芯片組,板載Intel Atom N270處理器，內存大可支持2GB DDRⅡ400/533MHz內存。支持DVI、VGA顯示輸出，具有2個com接口、2個USB接口、1個網絡(luò )接口，內置1個PCI插槽，大可擴展連 接2個PCI設備。具備穩定可靠的工業級產品性能優勢。

      系統提供兩組PCI插槽，可外接兩個視頻采集卡。每個視頻采集卡可接一路全景攝像機、三組特寫攝像機，南北走向和東西走向各一組，滿足單個十字路口的監控 需求。IP攝像機的數據圖像通過網絡(luò )實時傳輸到華北工控電子警察主機，實現信息監控及反饋處理到服務器中心。運行在華北工控主機上的智能程序，通過分析接 收來的紅綠燈檢測信號和車輛檢測串口信號，判斷車輛是否穿紅燈，是否超速，是否逆行行駛。如果車輛違章，則對違章車輛進行實時拍照取證。

      而且華北工控電子警察主機集成的VGA和DVI接口，可同時外接兩套界面顯示裝置，方便技術人員及系統管理人員對系統進行維護和識別。一個網絡(luò )接口，可實 現數據與后端控制中心服務器的實時數據傳輸。內置1個CompactFlash卡插槽和一個2.5英寸硬盤卡槽，即可輕松內置各類定制操作系統，還可實現 在與后端控制中心服務器通訊不佳狀況下的實時數據本地保存，為系統安全穩定運行提供了硬件基礎。

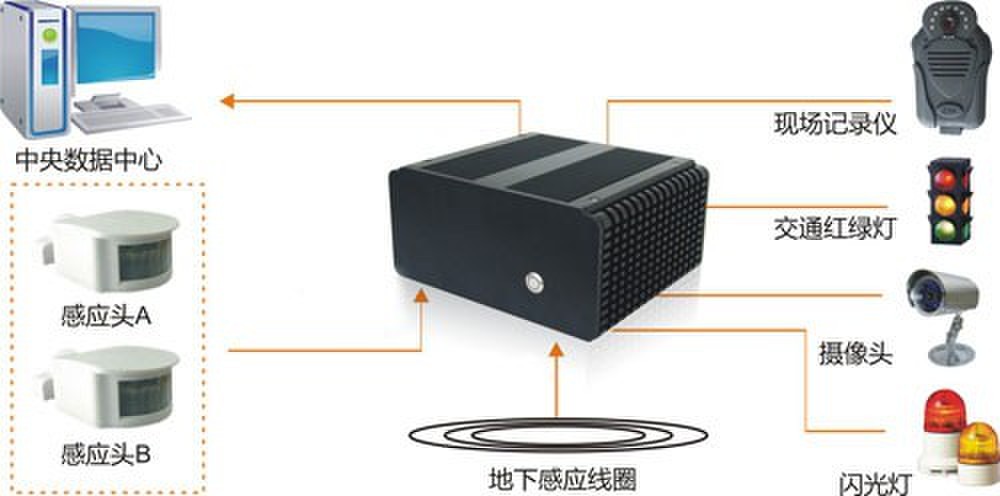

     系統框圖

      系統評價

      華北工控充分考慮到道路交通監控系統運行過程中可能遇到的各種惡劣環境，憑借著 多年工業主板的經驗及精湛的工業設計，集冰翅結構，緊湊型無風扇設計，散熱性好，接口豐富等優點在電子警察監控系統產業有卓越表現。一款電子警察主機 被系統集成商選用到亞運會(huì )中，用到亞運專用通道的電子警察系統，贏得了智能交通行業的廣泛關注。
