凌華工控機及其產品在電子制造業生產測試平臺的應用案列介紹：電子市場發展迅猛，技術更新可謂日新月異，在這種快速技術更新的大背景下市場需求也在不斷的改變。市場需求不斷改變，電子制造及測試的方式也隨之變化。21世紀人們對產品技術生產工藝要求更加苛刻、人力成本的增加要求產品的生產周期必須縮短，電子產品種類品牌的不斷增加導致市場競爭激烈，這種情況下導致產品價格被不斷壓低，綜合起來分析電子制造商要想存活，擴大自己的盈利，必須改變測試平臺，所以眾多的知名電子制造業者開始把目光轉向了PXI平臺。和傳統的基于PC，GPIB或VXI的測試平臺相比，PXI平臺更具競爭力。

現今生產測試平臺的需求：

當需要構建新的測試平臺時，人們的選擇往往集中在以下因素：

1、系統空間
對于大量電子制造商或代工廠來說，在有限的空間內達成更高的產能是一個非常重要的問題。因而，測試平臺占用的空間越小越好。下表是一個VXI與PXI平臺功能密度的比較。

系統 所需空間 所能提供的槽數 功能密度
VXI，C-size 9U 12 1.3
PXI 9U 13-19 1.4-2.1
PXI 5U 6-17 1.2-3.2

表1 模組平臺功能密度的比較

從中我們可以看出，和VXI相比，PXI系統組態功能密度比更高，這就意味著在提供同樣功能的測試系統時，PXI平臺所占的空間更小。

2、測試治具
對于模塊類產品的生產測試，測試治具會(huì )是選擇平臺時會(huì )考慮的另一個重要因素。對于測試治具來說，人們要求它具有可靠的機械接口及接頭，同時要求接收器與工具間接頭能夠多樣化。而對與測試平臺來說，人們則要求測試系統平臺與測試工具間的兼容性和整體性。

3、系統控制器
系統控制器有外接式和嵌入式兩種選擇。使用外接式系統控制器可以節省主機插槽數量，提供更多的外設插槽給儀器設備或切換器使用，同時簡化與計算機外設設備的聯機管理，另外價格低廉且系統功能容易升級，但是需要PCI bus的延伸套件。采用嵌入式控制器則不需要另外一臺主機作為控制用，大的好處就是節省空間。

4、儀器與信號切換器
儀器的模塊化、高密度整合性及高速數據傳輸速度等特性都是系統設計者必須考慮的因素。如果在系統中，信號切換器的需求相當可觀時，如何選擇合適的平臺規格將會(huì )影響使用者的系統尺寸及價格。

凌華科技（凌華工控機）解決方案
依靠在PXI/cPCI領域的優勢和完整的產品線，凌華科技可以提供比較完整的解決方案：

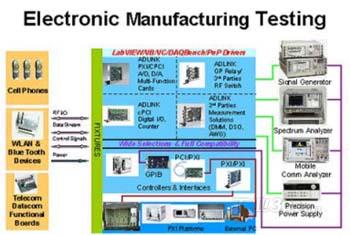

硬件架構：系統平臺采用凌華3U或者6U PXI機箱；系統控制器可以采用嵌入式控制器，也可以采用凌華工控機作為擴展用主機，利用PCI/PXI-8570總線擴展卡擴展至PXI平臺；信號切換部分可以使用凌華科技的各種通用繼電器模塊或是第三方提供的各種切換模塊(涵蓋從低頻到RF的數百種切換模塊)；模擬量/數字量輸入/輸出部份可以采用凌華提供的各種采集模塊和計數器模塊；另外凌華科技還可以提供包括數字存儲示波器模塊、任意波形發生器模塊、6位半數字萬用表模塊，滿足各種不同的測試需求。如果需要的話，還可以通過PXI接口的GPIB模塊，連接到其它外部GPIB設備。


軟件驅動程序：凌華產品提供的驅動程序可以很好地支持VB/VC/LabVIEW等多種驅動程序。

測試治具：測試治具一般由廠商的測試部門自行實現，基于PXI的模塊大量采用通用的SCSI接口，便于廠商自行開發外部接口，完成PXI測試平臺與測試治具的連接。

系統評價
結合了開放而高性能的PCI總線、CompactPCI強健的機械性能及高密度整合的優勢，基于PXI的測試系統具有占用空間小、高速、兼容性強、成本低等諸多優點。對大量生產的電子制造測試系統而言，PXI平臺無疑是一個具競爭力的新選擇。
